NP CW Profile
- NP CW Profile werden von Ihnen gewünschten Längen gefertigt.
- Standard: ungleichschenklig, mit Flanschen von 49,0 und 51,0 mm. (S Profile)
NP CW Profile werden in Wänden angewendet. Die kaltgewalzten NP CW Profile werden aus hochwertig sendzimir verzinktem Stahlblech mit einer Materialstärke von 0,6 mm gefertigt.
Die NP CW Profile werden in Verbindung mit NP UW Profile als Konstruktion bei Wandsystemen verwendet. Bei Wandsystemen werden die NP CW Profile senkrecht angebracht und fixiert in die NP UW Profilen. Die NP CW Profile sind auf der Rückseite mit runden Löchern für die Durchführung von elektrischen Leitungen, Wasserleitungen usw. versehen. Darüber hinaus sind die Profile mit einer Struktur auf der Flanschen versehen, für die einfache Verarbeitung der Schrauben.
Die NP CW Profile werden auf Pfandpaletten geliefert und in Gebinden von 8 Stück verpackt. Zur Beantwortung von Fragen können Sie mit unserer Abteilung Verkauf Kontakt aufnehmen.
Technische Daten
| Eigenschaften | Technische Daten | Normen |
| Zinkauflage | Mindeststärke Z100 | EN 10346 / EN 10134 |
| Brandstoffklasse | Klasse A1 - nicht brennbar | EN 14195:2014 |
| Materialstärke | 0,60 mm | EN 14195:2014 |
| Profilbreite CW 45 | 43,8 mm (+/- 0,5 mm) | |
| Profilbreite CW 50 | 48,8 mm (+/- 0,5 mm) | |
| Profilbreite CW 75 | 73,8 mm (+/- 0,5 mm) | |
| Profilbreite CW 100 | 98,9 mm (+/- 0,5 mm) | |
| Flanschbreite | 49,0 mm und 51,0 mm (+/- 0,5 mm) | |
| Rechtwinkligkeit | +/- 2,0° | EN 14195:2014 |
| Profillänge | L¹ ≤ 3.000 mm (+/- 3,0 mm) | EN 14195:2014 EN 14195:2014 EN 14195:2014 |
| Verdrehung | Verdrehung/Profilbreite < 0,1 | EN 14195:2014 |
| Gradheit | < L¹ /400 | EN 14195:2014 |
1L ist die Fixlänge in mm
.jpg)
Produktauswahl CW-Profile
- Mindestbestellmenge: 8 Stück je Gebinde
- Extra korrosionsbeständig auf Anfrage

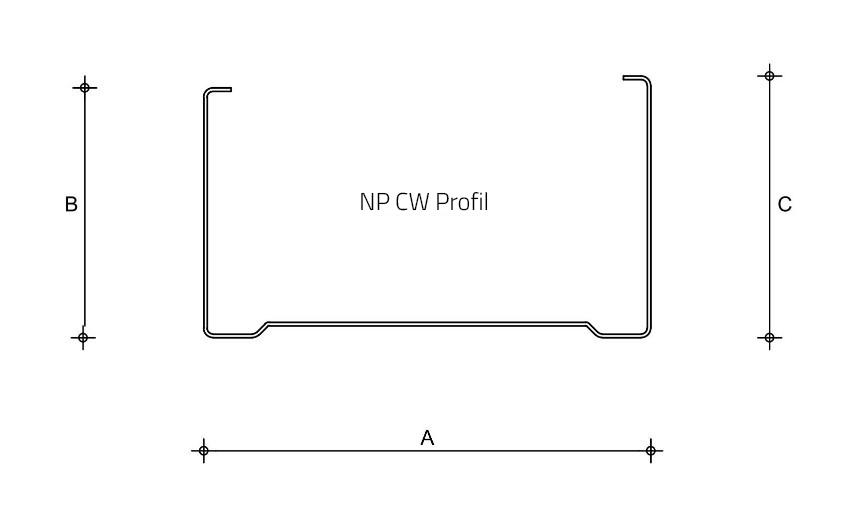

| Bezeichnung | Stärke (mm) | A = mm | B = mm | C = mm |
| NP CW Profil 45 | 0,6 | 43,8 | 49 | 51 |
| NP CW Profil 50 | 0,6 | 48,8 | 49 | 51 |
| NP CW Profil 75 | 0,6 | 73,8 | 49 | 51 |
| NP CW Profil 100 | 0,6 | 98,8 | 49 | 51 |

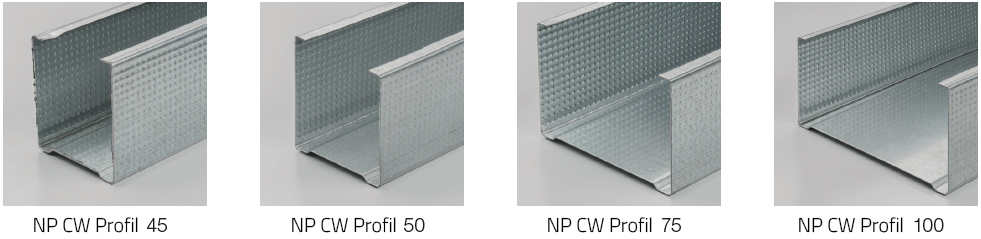

Einige Beispiele
